¿Por qué elegirnos?

Nuestra fábrica
Nuestra fábrica es capaz de producir transformadores que cumplen con diversos estándares internacionales como IEC, IEEE, ANSI, CSA, EN, etc.

Aplicación del producto
State Grid, transporte, construcción urbana, industria petroquímica y otros lugares.

Nuestro Servicio
Servicio en línea las 24 horas

Misión
Nuestra misión es poner a las personas en primer lugar, luchar por el desarrollo a través de la tecnología, competir por el mercado a través de la calidad y crear beneficios a través de la marca.

Equipo profesional
El equipo de Yawei está compuesto por expertos y conocimientos profesionales que nos ayudan a resolver rápidamente los problemas de los clientes.

Negocios globales
Hasta ahora, nuestro equipo se ha exportado a múltiples regiones como América del Sur, América del Norte, Asia, Australia, Europa y África.

Producto relacionado

Transformadores sumergidos en aceite

Tamaño: 25kVA hasta 500kVA
Voltaje primario: hasta 34,5 kV
Voltaje secundario: 120/240V
Construido según las especificaciones del cliente de acuerdo con los estándares de eficiencia energética CSA C227.3 y C802.1.

Transformadores montados en plataforma

KVA base: 45 kVA a 12.000 kVA
Tensión primaria: 2400 V a 46.000 V
Tensión secundaria: 120 V a 24.940 V
Nivel de impulso básico (BIL): 30 kV a 250 kV

¿Qué son los transformadores montados en plataforma?

Un transformador montado en plataforma o plataforma-es un transformador de distribución de energía eléctrica montado en tierra-en un gabinete de acero cerrado con llave montado sobre una plataforma de concreto. Dado que todos los puntos de conexión energizados están encerrados de forma segura en una carcasa metálica conectada a tierra, se puede instalar un transformador tipo pedestal en lugares que no tienen espacio para un recinto cercado. Los transformadores tipo pedestal se utilizan con líneas subterráneas de distribución de energía eléctrica en caídas de servicio para reducir el voltaje primario en la línea al voltaje secundario inferior suministrado a los clientes de servicios públicos.

Ventajas de los transformadores montados en plataforma

Características de seguridad
Los transformadores tipo pedestal están diseñados teniendo como prioridad la seguridad. Su estructura cerrada evita el contacto accidental con piezas vivas, lo que reduce significativamente el riesgo de descarga eléctrica.

Impacto estético
Estos transformadores son conocidos por su diseño compacto y de perfil bajo-, lo que les permite integrarse en diversos entornos de manera más fluida que otros tipos de transformadores.

Fiabilidad y durabilidad
Construidos para soportar condiciones ambientales adversas, los transformadores tipo pedestal cuentan con un diseño robusto, lo que contribuye a su larga vida útil. Resisten los elementos climáticos, el vandalismo y la interferencia de la vida silvestre, lo que garantiza una distribución de energía consistente y confiable a lo largo del tiempo.

Facilidad de instalación y mantenimiento.
La ubicación-a nivel del suelo de los transformadores montados en plataforma simplifica el proceso de instalación, ya que solo requiere una plataforma de concreto y conexiones eléctricas. Esta accesibilidad también hace que el mantenimiento y las inspecciones de rutina sean más sencillos, lo que reduce los costos operativos y el tiempo de inactividad.

Seguridad mejorada
Los gabinetes con cerradura de los transformadores tipo pedestal brindan una capa adicional de seguridad, protegiendo contra el acceso no autorizado y la manipulación. Esto es particularmente importante en áreas susceptibles al vandalismo o donde la seguridad pública es una preocupación.

Consejos esenciales para mantenerse seguro alrededor de transformadores tipo pedestal

Mantener la distancia:Cuando sea posible, mantenga una distancia segura de los transformadores-montados en plataforma. Una pauta general es mantenerse al menos a 10 pies de distancia del equipo para evitar la exposición a cualquier peligro. La caja verde está conectada a tierra de manera segura, por lo que es seguro cortar y recortar ocasionalmente la vegetación que se acumula alrededor de la base de la caja.

Sin acceso no autorizado:Sólo personal capacitado y autorizado debe acceder a los transformadores tipo pedestal. Nunca intente abrir o manipular el equipo a menos que esté calificado para hacerlo.

Reportar una unidad abierta o desbloqueada:Si te encuentras con un transformador abierto. Asegúrese de evitar que cualquier otra persona se acerque al transformador hasta que llegue un técnico calificado.

No pintar ni cubrir:La pintura verde ayuda a los trabajadores eléctricos a identificar que el transformador tiene voltaje vivo en su interior y a tener cuidado. Además, la pintura podría oscurecer la señal de advertencia y potencialmente poner en riesgo a otras personas.

Manténgase alejado de derrames:Si nota alguna fuga de aceite alrededor de un transformador montado en plataforma-, mantenga una distancia segura e infórmelo. El aceite de transformador es inflamable y puede representar un riesgo de incendio.

Evite el contacto con el agua:Nunca permita que el agua entre en contacto con los transformadores montados en plataforma-. Inspeccione y ajuste periódicamente los aspersores de su césped. El agua conduce la electricidad y puede provocar descargas eléctricas peligrosas.

Reporte ruidos u olores extraños:Se debe informar a los ruidos inusuales, como zumbidos o zumbidos, u olores inusuales alrededor de los transformadores. Estas señales podrían indicar un mal funcionamiento o un peligro potencial.

Manténgase alejado durante el mantenimiento:Si ve personal de mantenimiento trabajando en un transformador-montado en plataforma, respete su espacio de trabajo y mantenga una distancia segura. Incluso si está familiarizado con el equipo, es mejor dejar que los profesionales lo manejen con seguridad.

Nunca caves ni plantes cerca:Los cables subterráneos de un transformador podrían estirarse en cualquier dirección. Golpear uno de estos cables con una pala podría provocar electrocución.

Beneficios de los transformadores montados en plataforma para exteriores

Una de las ventajas clave de los transformadores montados en plataformas para exteriores es su versatilidad. Estos transformadores están disponibles en configuraciones monofásicas, lo que los hace adecuados para una amplia gama de aplicaciones. Ya sea que alimenten vecindarios residenciales o complejos industriales, estos transformadores pueden manejar la carga y proporcionar una distribución de energía consistente y estable.

Además de su versatilidad, los transformadores montados en plataformas para exteriores también son conocidos por su durabilidad. Estos transformadores están construidos para soportar condiciones climáticas adversas, incluidas temperaturas extremas, lluvia, nieve e incluso vientos fuertes. Esto garantiza que puedan seguir funcionando de forma fiable y eficiente en cualquier entorno, minimizando el tiempo de inactividad y garantizando un suministro de energía ininterrumpido.

Otro beneficio de los transformadores montados en plataformas para exteriores es su facilidad de instalación y mantenimiento. Estos transformadores están diseñados para uso en exteriores, lo que significa que se pueden instalar fácilmente en una plataforma de concreto o en un poste-, eliminando la necesidad de una instalación subterránea costosa y que consume mucho tiempo-. Además, su diseño permite un fácil acceso y mantenimiento, lo que hace que sea conveniente para los técnicos realizar inspecciones y reparaciones de rutina.

Además, los transformadores montados en plataformas para exteriores están diseñados teniendo en cuenta la seguridad. Están equipados con varias características de seguridad, como disipadores de sobretensiones, indicadores de fallas y gabinetes protectores, para garantizar la protección tanto del transformador como del entorno circundante. Esto los convierte en una opción confiable y segura para la distribución eléctrica en exteriores.

Componentes de transformadores montados en plataforma

01/

Bahía-O-Fusión de red:Es un sistema de protección en transformadores tipo pad-montaje, diseñado para evitar daños al cortar el exceso de corriente eléctrica. Incluye un fusible principal que se puede reemplazar cuando sea necesario y un fusible de respaldo (fusible limitador de corriente) para mayor seguridad. Esta protección de doble-capa garantiza que el transformador funcione de forma segura, incluso en situaciones de alta corriente.

02/

Puerto de inyección de aceite:Permite rellenar o reemplazar{0}}aceite fácilmente, lo que garantiza un aislamiento y una refrigeración óptimos. Es accesible para un mantenimiento rápido, lo que respalda el funcionamiento eficiente y seguro del transformador.

03/

Escudo de goteo:El protector contra goteo evita que el aceite que podría salir del fusible Bay-O-Net gotee sobre los terminales de alto-voltaje. Tiene un ángulo tal que evita que el aceite se acumule y dirige cualquier flujo lejos de las terminales de alto-voltaje.

04/

Toque Cambiar:Es un dispositivo que se utiliza para ajustar la salida de voltaje del transformador para que coincida con el nivel requerido para el sistema de distribución. Funciona fuera de-circuito y está diseñado para usarse cuando el transformador no está energizado. El interruptor permite seleccionar diferentes configuraciones de voltaje, lo que garantiza que el transformador pueda adaptarse a cargas eléctricas variables y mantener un suministro de voltaje estable. Los ajustes de voltaje suelen realizarse en incrementos del 2,5 % y los ajustes de voltaje, también conocidos como ajustes de derivación, pueden ir por encima o por debajo del voltaje nominal.

05/

Pozos de bujes de alto-voltaje:Los casquillos de alto-voltaje en transformadores montados en plataforma-proporcionan conexiones seguras al sistema de distribución eléctrica, lo que admite operaciones de frente muerto-con conectores aislados separables. Manejan corrientes de circuito continuo y de cortocircuito-específicas y vienen con tapas protectoras para mayor seguridad. Las configuraciones incluyen tres pozos para alimentación radial y seis para unidades de alimentación en bucle-.

06/

Puesto de estacionamiento:Los soportes de estacionamiento en transformadores montados en plataforma-sostienen de forma segura las conexiones eléctricas, como codos de ruptura de carga, cuando no están en uso. Evitan el contacto accidental con piezas vivas y admiten configuraciones de alimentación radial y en bucle, lo que mejora la seguridad y la eficiencia del mantenimiento.

07/

Autobús terrestre:También conocido como conjunto de puesta a tierra, el bus de tierra en un transformador montado en plataforma-tiene el propósito crítico de proporcionar un camino para que las corrientes de falla se disipen de manera segura en el suelo, evitando así riesgos eléctricos y minimizando daños al transformador y al equipo circundante. Ayuda a garantizar la confiabilidad del sistema y la seguridad del personal al conectar a tierra de manera efectiva el gabinete del transformador y los componentes asociados.

08/

Conexión de bus terrestre:Esta conexión suele ser un cable conductor que conecta el bus de tierra del compartimento primario al bus de tierra del compartimento secundario. Algunos transformadores-montados en plataforma utilizan una barra de tierra continua entre los compartimentos primario y secundario.

Los beneficios del mantenimiento regular de los transformadores tipo pedestal

El mantenimiento regular de los transformadores de distribución es esencial para garantizar que permanezcan en óptimas condiciones de funcionamiento. Un mantenimiento adecuado puede ayudar a reducir el riesgo de averías inesperadas, prolongar la vida útil del transformador y reducir los costos de energía. Este artículo analizará los beneficios del mantenimiento regular de los transformadores de distribución y brindará consejos sobre cómo mantenerlos funcionando sin problemas.

El beneficio más importante del mantenimiento regular de los transformadores de distribución es que ayuda a reducir el riesgo de averías inesperadas. Los transformadores son equipos complejos y requieren inspección y mantenimiento regulares para garantizar que funcionen correctamente. El mantenimiento regular puede ayudar a identificar cualquier problema potencial antes de que se agrave, lo que permite realizar reparaciones oportunas y evitar costosos tiempos de inactividad.

El mantenimiento regular también puede ayudar a prolongar la vida útil del transformador. Al inspeccionar y mantener periódicamente el transformador, se puede identificar y abordar cualquier problema potencial antes de que se agrave. Esto puede ayudar a reducir la necesidad de costosas reparaciones y reemplazos, ahorrando dinero a largo plazo.

Por último, el mantenimiento regular puede ayudar a reducir los costes energéticos. Los transformadores que no reciben el mantenimiento adecuado pueden volverse ineficientes, lo que genera mayores costos de energía. El mantenimiento regular puede ayudar a garantizar que el transformador funcione de la manera más eficiente, reduciendo los costos de energía y ayudando a ahorrar dinero.

Para que sus transformadores de distribución funcionen sin problemas, es importante realizar un mantenimiento regular. Esto debe incluir inspecciones visuales periódicas, pruebas de los componentes eléctricos del transformador y limpieza del exterior del transformador. Además, es importante verificar los niveles de aceite del transformador y reemplazar el aceite según sea necesario.

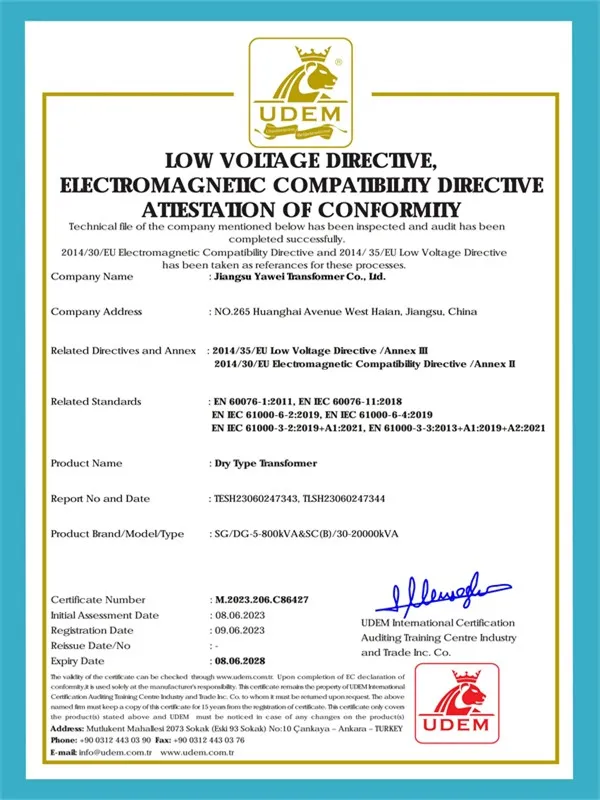

Certificaciones

Nuestra fábrica

A través de años de experiencia en ingeniería internacional, nuestra fábrica puede producir transformadores que cumplen con varios estándares internacionales como IEC, IEEE, ANSI, CSA, EN, etc. Desde el desarrollo de productos, el diseño, la producción hasta la fabricación y las pruebas, el equipo de Yawei controla estrictamente cada proceso. Hasta ahora, nuestro equipo se ha exportado a múltiples regiones como América del Sur, América del Norte, Asia, Australia, Europa y África. Desde 1992, Yawei Transformer ha completado múltiples proyectos en el extranjero. Confiamos en ganar cualquier proyecto que ayude a nuestros clientes potenciales a ser más competitivos en el mercado global. Para Yawei, nuestra misión es poner a las personas en primer lugar, luchar por el desarrollo a través de la tecnología, competir por el mercado a través de la calidad y crear beneficios a través de la marca. Nos centramos en la mejora continua y nos esforzamos por el desarrollo ecológico de los equipos eléctricos. El equipo de Yawei está compuesto por expertos y conocimientos profesionales que nos ayudan a resolver rápidamente los problemas de los clientes. Ya sea que seleccione el producto actual de nuestro catálogo o busque asistencia de ingeniería para su aplicación, comuníquese con nuestro centro de servicio al cliente para analizar sus requisitos de adquisición.

product-1-1

Preguntas frecuentes

P: ¿Cuál es el propósito de un transformador de montaje en plataforma?

R: Los transformadores tipo pedestal se utilizan con líneas subterráneas de distribución de energía eléctrica en caídas de servicio para reducir el voltaje primario en la línea al voltaje secundario inferior suministrado a los clientes de servicios públicos. Un solo transformador puede servir a un edificio grande o a muchas casas.

P: ¿Cuál es la diferencia entre un transformador montado en poste y uno{0}}montado en plataforma?

R: Rentable-efectiva: los transformadores-montados en postes generalmente son más rentables-de instalar en comparación con los transformadores montados en plataforma-debido a requisitos de infraestructura más simples. También suelen ser más baratos comprar las unidades en la actualidad.

P: ¿Cuál es la diferencia entre los transformadores montados en plataforma y los de subestación?

R: Si estás trabajando en un proyecto-de gran escala que requiere alta potencia y voltaje, los transformadores tipo pedestal son el camino a seguir. Por otro lado, si estás trabajando en un proyecto de pequeña-escala o tienes espacio limitado disponible, los transformadores de subestación son la mejor opción.

P: ¿Qué tan cerca puede estar un transformador-montado en plataforma de una casa?

R: Las estructuras combustibles como casas, garajes y otros edificios deben estar al menos a 10 pies de los transformadores montados en plataforma. Para estructuras no-combustibles, este espacio libre se puede reducir a tres pies.

P: ¿A qué distancia debe estar un transformador-montado en plataforma de un edificio?

R: Los transformadores tipo pedestal-con aislamiento de aceite en tamaños superiores a 100 kva deberán ubicarse a un mínimo de 10 pies de la pared del edificio o respetar el espacio libre entre puertas, ventanas y otras aberturas del edificio según lo establecido para paredes no-combustibles, si corresponde.

P: ¿Cuánto tiempo lleva reemplazar un transformador residencial?

R: Por ejemplo, los transformadores residenciales se pueden reemplazar con relativa rapidez, a menudo en unas pocas horas, ya que son más pequeños y más fáciles de instalar y quitar. Por el contrario, los transformadores de alto voltaje-más grandes requieren un tiempo de reemplazo más largo, que generalmente oscila entre unos pocos días y varias semanas.

P: ¿Qué sucede si subcarga un transformador?

R: En realidad, los transformadores que funcionan con subcarga obstaculizan su longevidad y eficiencia. Cuando un transformador no tiene el tamaño correcto, la condición de subcarga resultaría en corrientes armónicas altas. Esto también puede provocar el calentamiento de los transformadores. Todo esto se suma para provocar un mal rendimiento del transformador.

P: ¿Cuántos galones de aceite caben en un transformador?

R: Los transformadores típicos tienen alrededor de 10,000 galones de aceite, pero esto depende de la escala de la subestación, ya sea para transmisión de energía residencial o industrial.

P: ¿Qué sucede si ejecuta un transformador al revés?

R: Cuando se invierte la alimentación de un transformador reductor-, se pierde la capacidad de ajustar la clasificación de voltaje primario para adaptarse a pequeñas discrepancias en el voltaje de suministro. Y si hay una variación superior al 5%, los devanados se sobreexcitarán, lo que provocará un exceso de calor y pérdida de energía.

P: ¿Qué pasa si un transformador se queda sin aceite?

R: Protege el aislamiento sólido: el aceite del transformador protege el aislamiento sólido (papel). Esta es, con diferencia, la función más importante del aceite. Una vez que la integridad del papel desaparece, en realidad solo tienes dos opciones para devolver el transformador a un equipo confiable: reemplazarlo o rebobinarlo.

P: ¿Puedes entrar en la parte inferior de un transformador?

R: Sí, el cliente puede perforar agujeros en la bandeja inferior y el tramo del conducto-hasta ella según sea necesario. Los lados frontales izquierdo y derecho del gabinete del transformador, debajo de la regleta de terminales, también son un área permitida. La entrada de conductos está restringida al área de cableado rayada que se muestra en los dibujos.

P: ¿Cuáles son los diferentes tipos de transformadores tipo pedestal?

A: Transformador montado en plataforma
Transformador tipo pedestal de 2500 kVA.
Transformador tipo pedestal de 1500 kva.
Transformador tipo pedestal de 1000 kva.
Transformador monofásico montado en plataforma.
Transformador monofásico montado en pedestal de 15 kVA.
Transformador monofásico montado en pedestal de 25 kVA.
Transformador monofásico montado en pedestal de 50 kVA.

P: ¿Cuáles son las ventajas de los transformadores tipo pedestal-?

R: Beneficios de los transformadores tipo pedestal
Comprobado: Proporcionar una salida de energía segura y confiable en el espacio público. Costo-Eficiente: reduzca los costos de instalación inicial y promueva mayores ahorros. Flexibilidad: hay opciones nuevas, reacondicionadas o personalizadas-disponibles para cada aplicación.

P: ¿Qué hay dentro de un transformador Padmount?

R: Los transformadores de montaje tipo pedestal son (casi siempre) unidades llenas de aceite-y, por lo tanto, deben montarse únicamente en exteriores. El núcleo y las bobinas están encerrados en un tanque de acero lleno de aceite-, con terminales para el transformador accesibles en un gabinete de cableado adyacente con cerradura. El gabinete de cableado tiene compartimentos de cableado de alto y bajo-voltaje.

P: ¿Cuáles son los requisitos para un transformador-montado en plataforma?

R: El tanque y los compartimentos del transformador deben combinarse en una sola unidad para su instalación en una plataforma. No debe haber tornillos, pernos u otros dispositivos de sujeción externos extraíbles visibles. No debe haber espacios a través de los cuales objetos extraños como palos, varillas o cables puedan entrar en contacto con piezas bajo tensión.

P: ¿Cuál es la clasificación de un transformador-montado en plataforma?

R: La clasificación estándar varía de 10 a 167 kVA para monofásico-y de 75 a 3000 kVA para trifásico-, con clasificaciones de voltaje primario de hasta 34 500 V.

P: ¿Cuál es la vida útil de un transformador montado en plataforma-?

R: Un transformador de montaje en plataforma toma electricidad de voltaje medio y la reduce a un nivel seguro para que pueda ser utilizada en su hogar. ¿Cuánto duran? Normalmente, un transformador de montaje en plataforma tendrá una vida útil estimada de 30+ años.

P: ¿Cuánto tiempo lleva reemplazar un transformador residencial?

P: ¿Cómo es el interior de un transformador de montaje tipo plataforma-?

P: ¿Cuánto tiempo lleva reemplazar un transformador-montado en plataforma?

R: El trabajo de reemplazo puede tardar hasta 8 horas (a veces más) en completarse. Las interrupciones de energía programadas protegen la seguridad de nuestros clientes y equipos mientras se realizan trabajos de reemplazo y reparación.
